Винтовые сваи представляют собой важнейший составной элемент глубокого фундамента, который обеспечивает его надёжность и устойчивость к нагрузкам. Они используются в частном и промышленном строительстве и особенно эффективны на слабых или неоднородных грунтах.

В нашей статье мы подробно расскажем о видах винтовых свай и их применении, а также об инструментах, которые помогут осуществить их грамотный и эффективный монтаж.

Виды винтовых свай

1. По диаметру

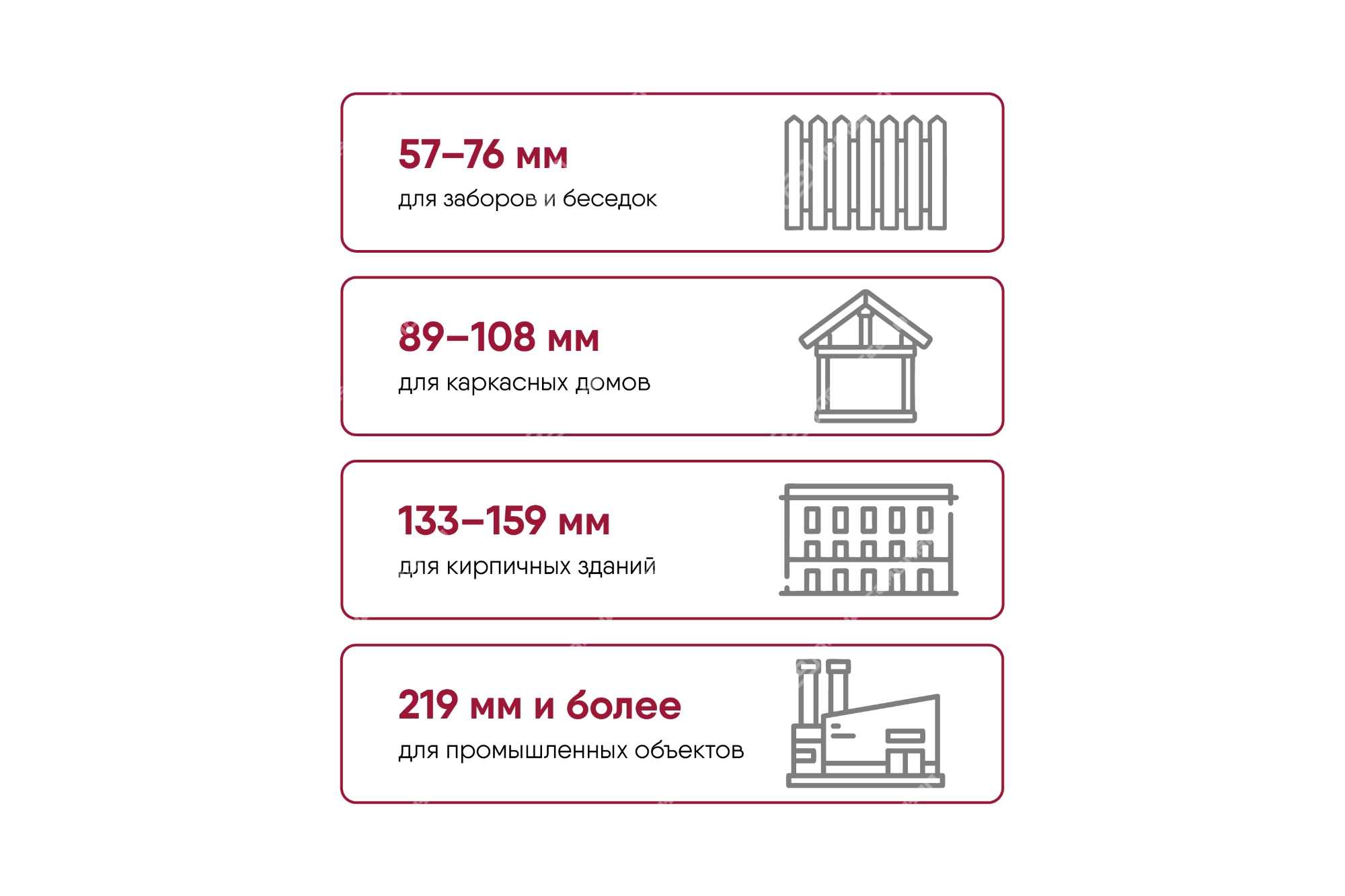

Основной элемент винтовой сваи – ствол, представляющий собой металлическую трубу. Выбор диаметра этой трубы зависит от нагрузок, которым свая будет подвергаться, то есть от сферы ее применения.

2. По типу наконечника

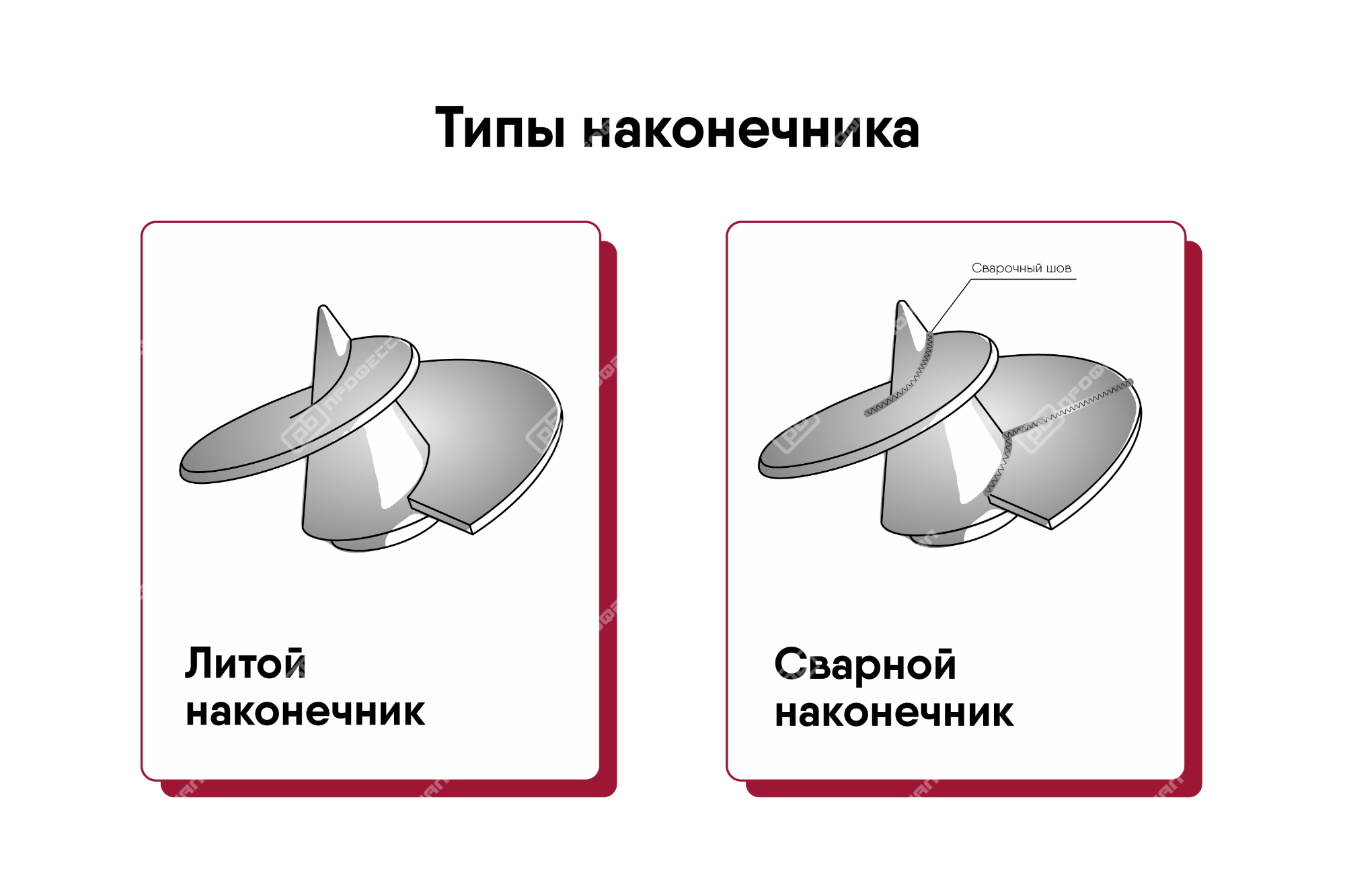

Заострённый конец сваи, который служит для преодоления сопротивления грунта при завинчивании, называют наконечник. В зависимости от типа наконечника выделяют:

- литые: у таких свай лопасти и наконечник представляют собой единое целое, без швов, поэтому они рассчитаны на повышенные нагрузки и подходят для твёрдых и каменистых грунтов.

- сварные: это экономичный вариант, но менее надёжный, так как имеют соединительные швы. Они оптимальны для временных построек и лёгких конструкций.

3. По количеству и размеру лопастей

Лопасть представляет собой винтовую спираль на наконечнике и служит опорой для сваи и облегчает ее установку. Лопасти могут иметь разное количество витков, а также отличаться формой, шириной и толщиной.

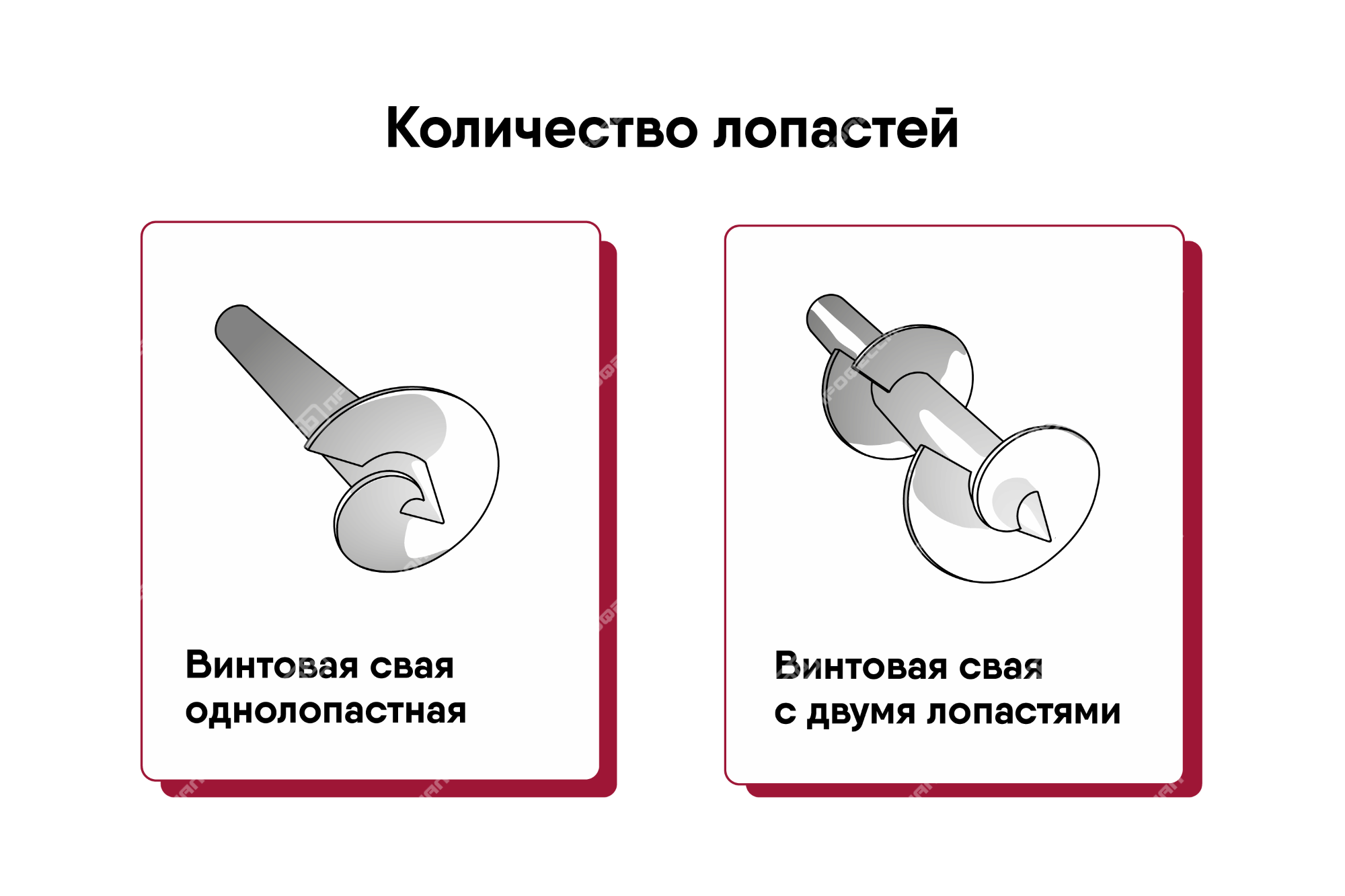

По количеству лопастей:

- С одной лопастью: это стандартный вариант для большинства задач;

- С несколькими лопастями: используются там, где необходимо работать с высокими нагрузками.

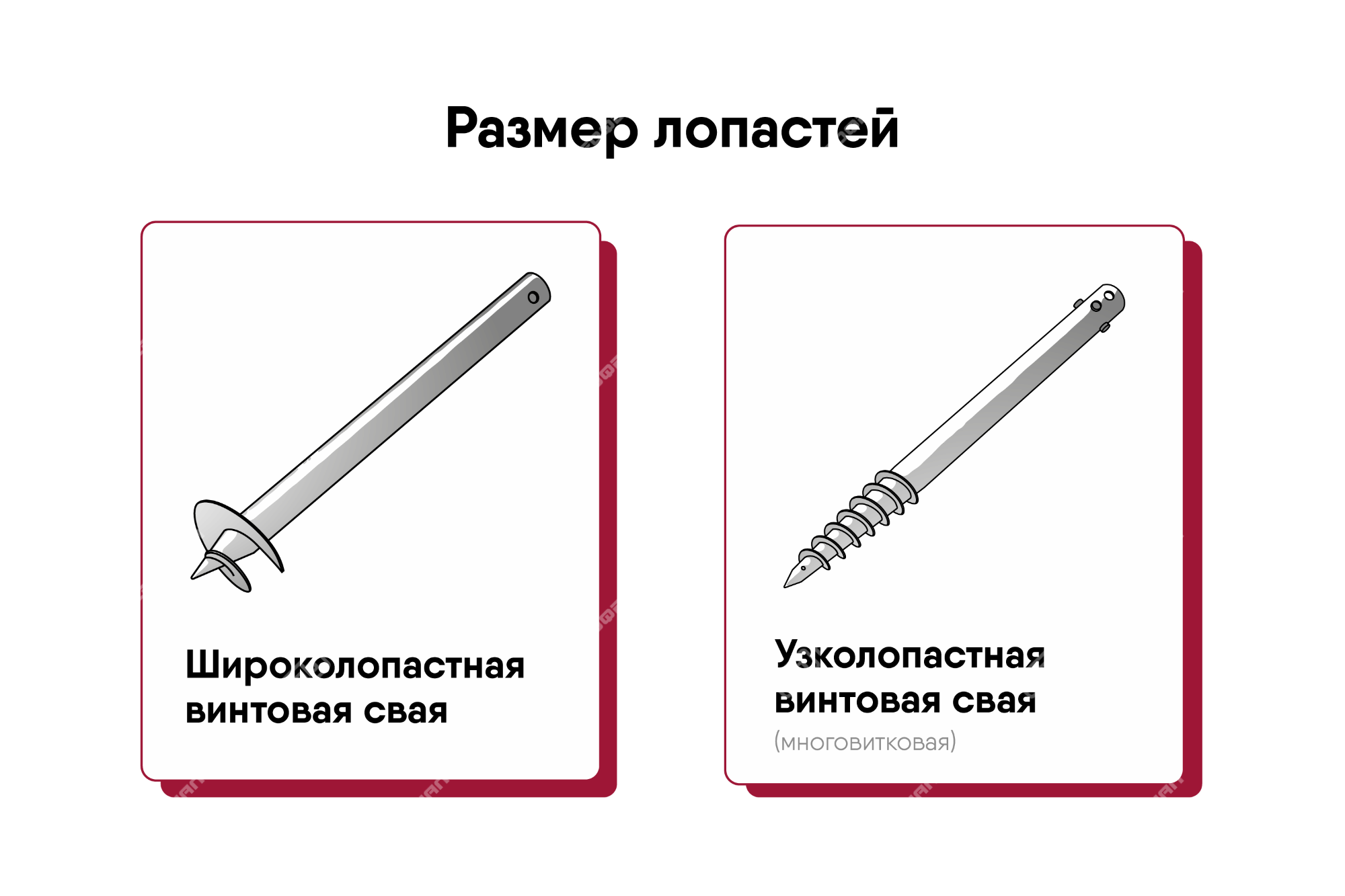

По размеру лопастей:

Широколопастные: подходят для использования на текучей, мягко-пластичной, водонасыщенной либо полутвёрдой почве.

Узколопастные: рассчитаны на более плотный или мёрзлый грунт.

Грамотный монтаж свай: как подобрать инструмент?

Монтаж винтовых свай для фундамента может осуществляться либо вручную, либо с использованием спецтехники и специального навесного оборудования. Оптимальное решение во втором случае – гидравлический вращатель для винтовых свай.

Купить гидровращатель можно в «Профессионале». Наша компания предоставляет широкий выбор гидравлических вращателей Profbreaker SHB для работы с любыми видами винтовых свай.

Как выбрать гидровращатель для винтовых свай?

1. Крутящий момент

При выборе гидровращателя для закрутки винтовых свай важно обращать внимание на крутящий момент. Чем выше крутящий момент, тем бо́льший диаметр и более твердые породы могут быть забурены шнековым буром.

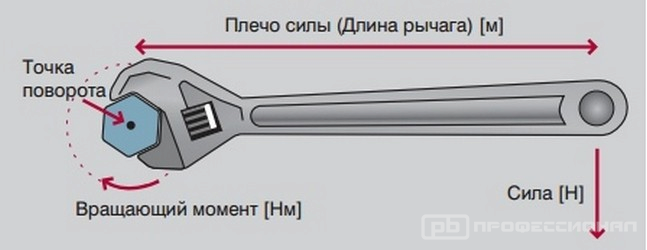

Для простоты понимания влияния крутящего момента на диаметр и силу бурения хорошо подходит пример с гаечным ключом.

На данном примере наглядно продемонстрирована зависимость увеличения крутящего момента при увеличении плеча и соответственно прилагаемой силе. В случае с крутящим моментом вращателя данный пример работает в обратную сторону – чем выше крутящий момент, тем больше плечо (в случае с вращателем – диаметр) и сила на радиусе плеча.

Большинство производителей используют показатель крутящего момента вращателя в маркировке моделей. Например, вращатель Profbreaker SHB8 имеет максимальный крутящий момент около 8000 Н*м.

2. Модель экскаватора

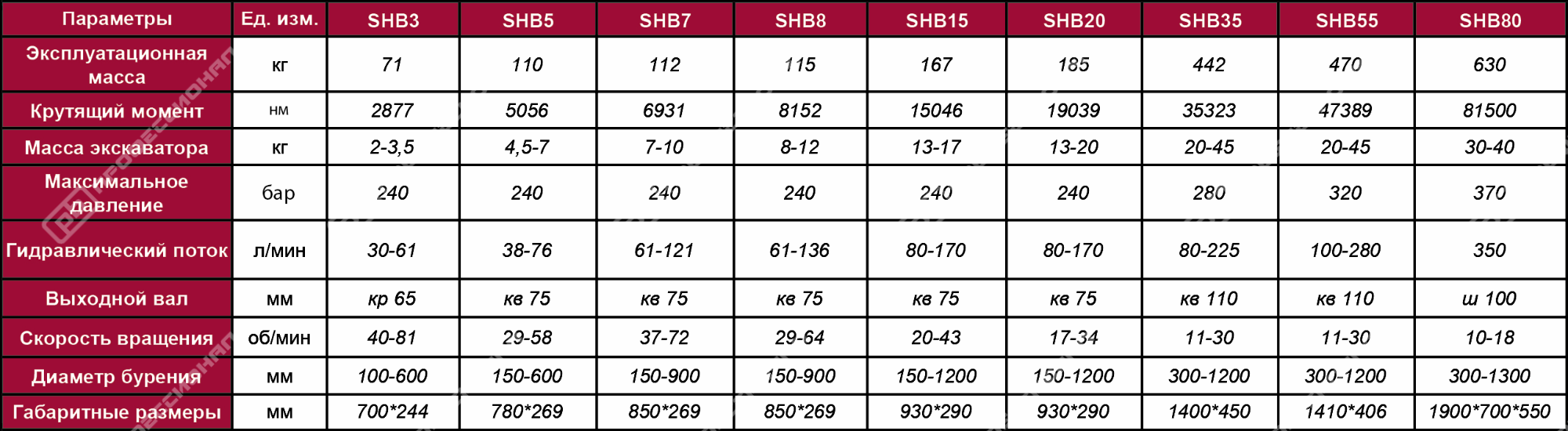

При подборе вращателей важно учитывать массу и показатели гидравлической системы экскаватора. Для удобства подбора можно воспользоваться следующей таблицей:

Для краново-манипуляторных установок (КМУ) и кранов «Профессионал» разработал гидровращатели с предохранительным клапаном PRW. Подробную информацию о нем можно уточнить у наших специалистов.

3. Переходники

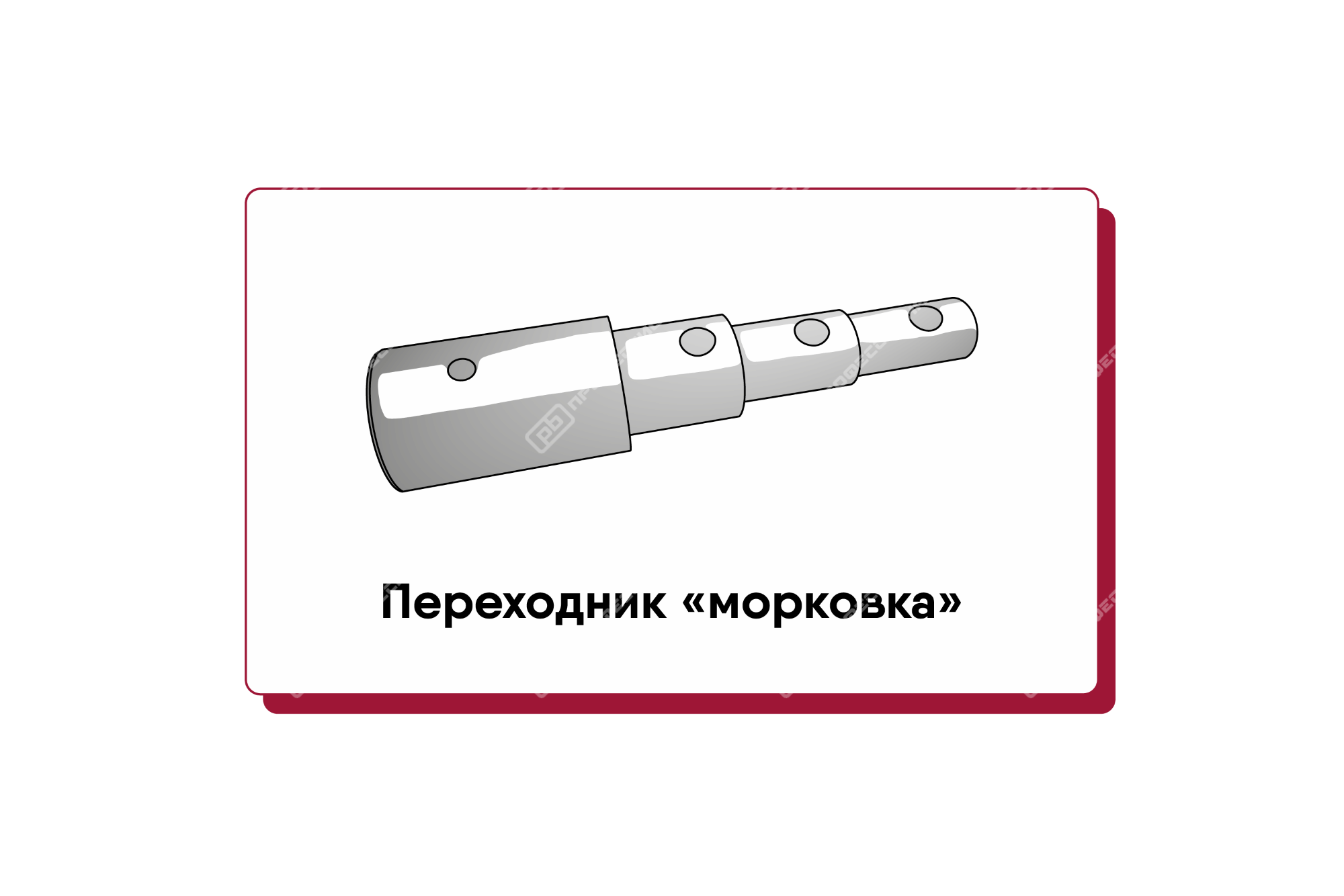

Для закручивания винтовых свай гидровращателями используются специальные переходники. Они могут быть изготовлены под конкретный размер муфты сваи либо быть универсальными и адаптироваться под разный диаметр (морковки).

Завод «Профессионал» предоставляет широкий выбор гидробуров и запасных частей для них.  Подобрать гидровращатель для ваших задач вы можете в каталоге. Есть вопросы? Обратитесь за консультацией к нашим специалистам:
